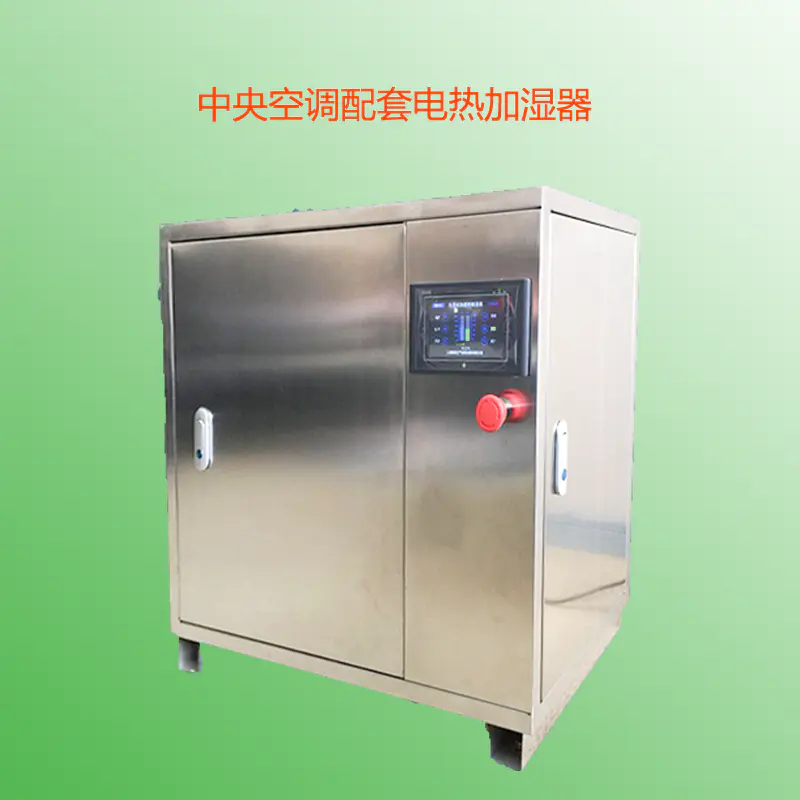

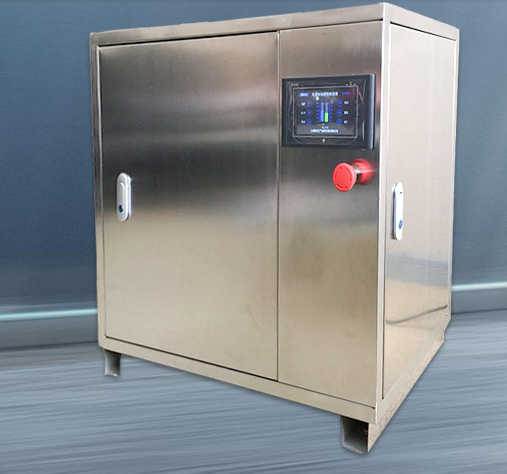

中央空调配套电热加湿器
一、电热式加湿器工作原理
电热式加湿器是根据电流通过电阻产生热，电能转换成热能的原理，电加热管浸没在水中，电热管产生热量，从而使水沸腾变成水蒸汽，LJDR型电热式加湿器创造一个湿度环境经过三个过程：
1、产生蒸汽：通过电加热使水沸腾产生蒸汽。
2、控制：通过加湿器配有的微机控制蒸汽的产生及供应。
3、传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。
这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。
二、特点：
1、性能稳定可靠，并可获得更高加湿控制精度。
2、电加热管采用低功率密度设计，采用特殊的阻垢处理方式，大大延长了电热管的寿命，不锈钢316以上材质制作，耐腐蚀、可清洗，使用寿命长。
3、水表面除污（泡沫）器去除漂浮在水面上的矿物杂质，去除表面污垢。水箱内配有特制电磁阀，定时控制排水，可以地去除沉淀的矿物质及杂质。
4、维护工作量小，采用新科技成果解决结垢问题，反复的热胀，冷缩水箱及电热管表面的水垢不断脱落。
5、更优化的结构设计，用常用工具就可以方便的进行检视和维修。
6、电路设计，三级电路保护：短路、过热、漏电保护功能使其免去用户的担心。 防干烧设计，当电热元件露出水面时，防干烧装置启动，切断电源，保护电热元件不被烧坏。
7、控制方式：1、湿度自动控制2、接收开关量信号3、比例调节，接收0-10V或4-20MA信号
三、适用范围
本设备适用于净化空调、组合式空调、恒温恒湿空调配套，适用于办公场所、实验室、医院、档案馆、博物馆、印刷厂、烟厂、制药厂、纺织厂、电子厂、计算机房、程控机房等众多洁净加湿场所。
四、JTDR系列电热加湿器的构成
1、加湿器控制器
安装在设备内部的微处理器控制加湿器的所有工作过程，并可以通过手操器来设定，通过控制面板的操作可以自由设定环境要求的湿度上、下限值，可以显示设备当前的运行状态也可显示当前加湿量及累计加湿量。
2、水位控制
采用高可靠性能的连通式水位探测器监控水位变化，不受电加热箱液面水位波动影响，水位状态可直接观测。
五、选型技术参数表
规格型号K/B | 蒸汽量kg/h | 耗电量KW | 电压 | 外型尺寸(mm) |
JTDR—2 | 2 | 1.5 | 380V/50Hz | 380*520*600 |
JTDR—5 | 5Kg/h | 3.45 kw | 380V/50Hz | 380*650*600 |
JTDR—12 | 10Kg/h | 9 kw | 380V/50Hz | 380*650*600 |
JTDR—15 | 15 Kg/h | 11.25 kw | 380V/50Hz | 550*650*600 |
JTDR—20 | 20 Kg/h | 15 kw | 380V/50Hz | 550*650*600 |
JTDR—25 | 25 Kg/h | 18.75 kw | 380V/50Hz | 550*650*600 |
JTDR— 30 | 30 Kg/h | 22.5 kw | 380V/50Hz | 550*650*600 |
JTDR—45 | 45 Kg/h | 35 kw | 380V/50Hz | 550*650*700 |
JTDR—60 | 60 Kg/h | 45 kw | 380V/50Hz | 550*650*700 |
JTDR— 75 | 75 Kg/h | 55 kw | 380V/50Hz | 690*800*700 |
JTDR—90 | 90 Kg/h | 67.5 kw | 380V/50Hz | 690*1140*700 |
注：
可使用自来水,软化水,纯净水,对水质无特殊要求，建议使用软化水或纯净水。
1、40 oC＞环境温度＞4oC,湿度≤80%RH。
2、水电到位，外壳保持良好接地。
3、如使用自来水连续加湿，建议定期清洗水箱电热管。（半年为一期）
4、与空调配套使用，电路要联动控制，避免误加湿。
5、当加湿器安装在空调的正压段时，应与我公司技术人员咨询。
6、若加湿器长时间不用，应按下排水按钮把水箱里面的水排放干净。
7、加湿器外壳须良好接地！
